流量控制閥

節流閥

節流閥屬于流量控制閥，它的主要用途是接在壓力油路中調節流量的，以此改變

液壓執行元件的工作速度，使用節流閥調節流量是有條件的，即在定量泵系統中，節流閥必須與溢流閥并聯使用，以補償節流閥的流量變化，

3、方向控制閥

1)單向閥

單向閥屬于方向控制閥，用于液壓系統中限制油液只能從一個方向通過，而不能

反向流動，單向閥也可作為背壓閥用，但必須改變其彈簧壓力，以保持回路的最低壓

力，從而能增加工作機械的運動平穩性，并防止系統內的油泄空及阻止空氣進入，

2)換向閥

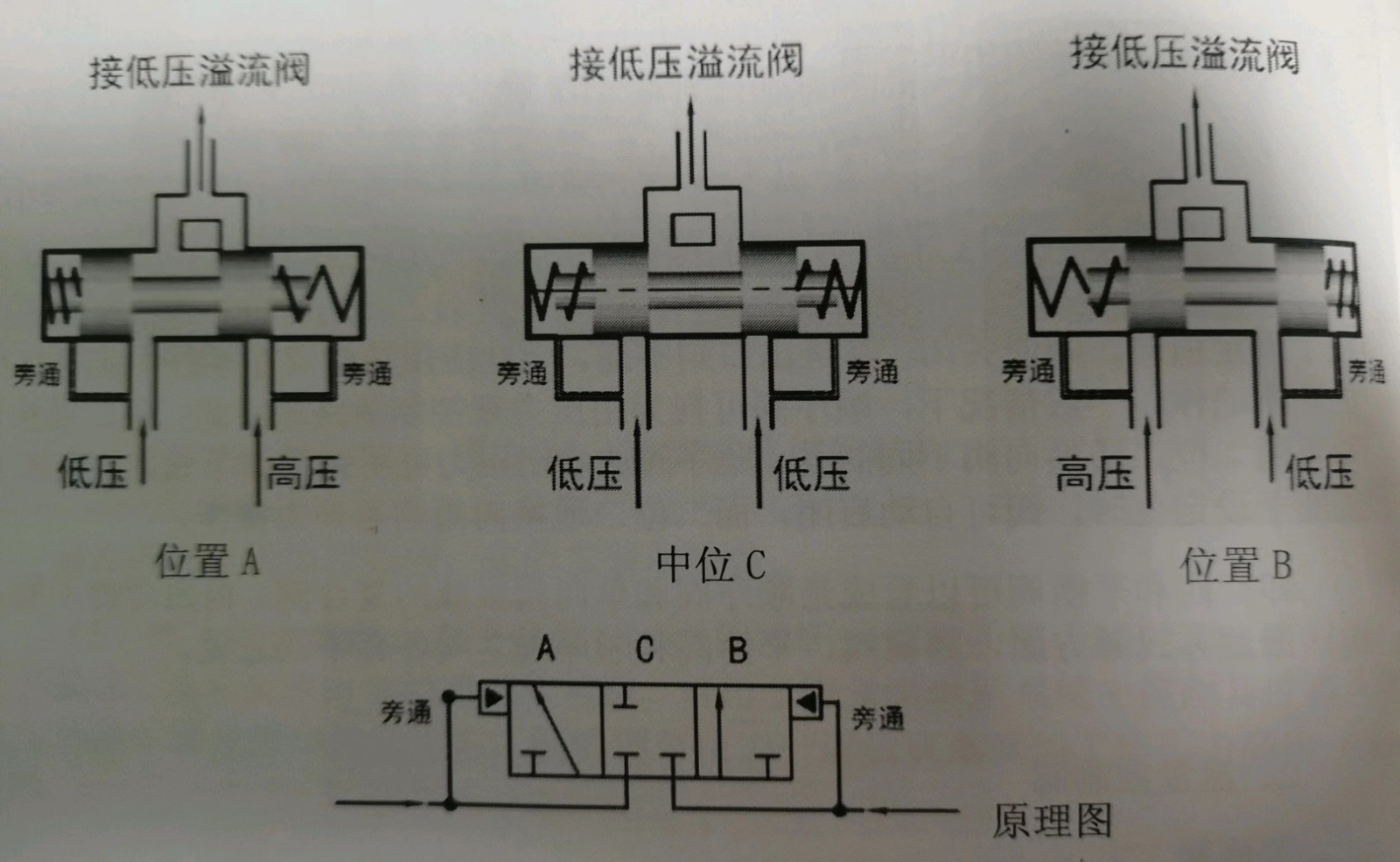

                                  圖2-30，換向閥示意圖

換向閥也屬于方向控制閥，用于實現液壓油流的溝通、切斷和換向，以及壓力卸

載和順序動作的控制，見圖2-30。

換向閥按其移動的位置分為二位和三位，按其聯接管路的多少分為三通、四通、

五通和六通，最常見的是三位四通換向閥，三位四通換向閥的滑閥機能有O、H、Y、K、M、X、P、J、C、N等,所謂滑閥機能是指滑閥在中間位置或原始位置時閥中各油口的連通形式，采用不同的滑閥會直接影響執行元件的工作狀況，

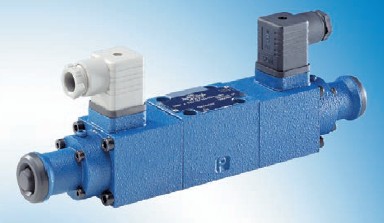

換向閥按其操作方式分為手動換向、機動換向、電磁換向、液壓換向及電液換向

等，電磁換向閥是通過電氣系統的按鈕開關、限位開關、壓力繼電器、可編程控器以及其它元件發出電信號控制的，能夠很方便地實現油路的換向、卸荷及順序動作，電液換向閥是由電磁閥起先導控制作用、液壓換向閥進行油路切換的放大操縱機構，能用于大流量高壓力的油路換接液壓系統。
